小电流接地故障定位仪 产品简介及操作视频展示(重点推荐产品10)

视频展示

(即将添加……)

小电流接地故障探测手艺

小电流接地系统特殊是35KV及以下的小接地系统,由于其线路分支多,走向重大,电压品级较低,在设计施工中线路质量不易包管,运行中爆发接地故障的几率是很高的。 从地方电网历年来的运行统计资料来看,在小电流接地系统的接地故障中,35KV电网占8.2%,10KV电网占91.8%。

若是线路泛起故障,泛起停运状态,会给停电区域的生涯、生产、商业设施均会受到严重影响,使人们的正常生涯秩序不可举行。 单相接地是中压配网系统中最常见的故障,爆发接地后系统虽可继续带故障运行,由于非故障相对地电压升高,若不实时处置惩罚可能会生长为非故障相绝缘破损继发相间短路的威胁。

因此,能在最短的时间内,以最简朴的要领、最清静的方法以及最显着的效果找到故障点,修复线路,势在必行。

在现实事情中有些接地故障较量显着,例如线路通过树枝接地。而这种故障通过巡线职员的巡查较量容易被发明。 但有些隐形故障是禁止易被发明的:如绝缘子的绝缘下降等等。

绝缘子损坏造成线路接地,这种情形下不易被发明,只有借助一定的仪器装备资助我们找到故障点。

小电流接地故障定位仪

小电流接地故障定位仪 产品简介及操作视频展示(重点推荐产品10)

倾轧线接地故障定位仪,适用于小电流接地系统倾轧线路,在线路爆发接地故障后,可用本装备对接所在举行准确定位。本装备接纳低频交流模式,阻止系统漫衍电容影响 ?占浯懦〈衅鞫ㄎ环椒ㄔ谙呗氛路郊觳馓卣餍藕,无须登杆挂接传感器,具有操作简朴,使用利便的特点。

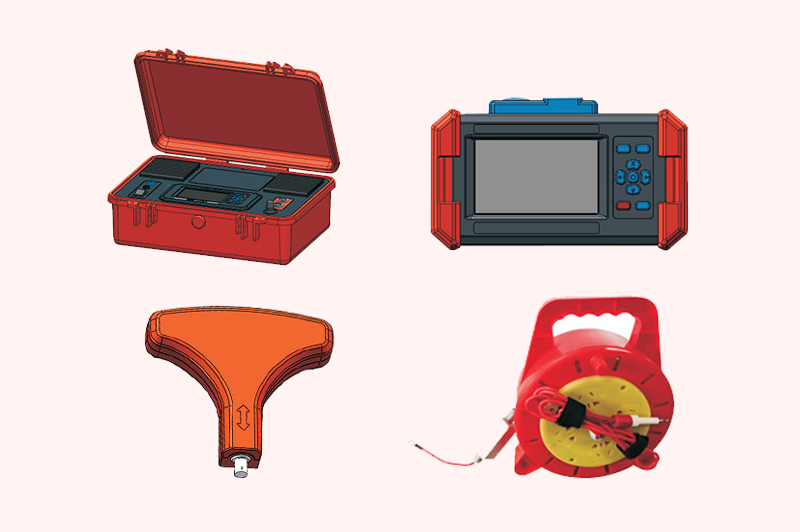

本装备是一套便携装备,可举行多条线路的故障定位。整套装备由发射机、吸收机、附件组成。发射机内置大容量锂电池,利便使用和携带。

性能特点

  • 用途: 220V-35kV倾轧线路小电流接地故障查找定位
  • 适用于过渡电阻小于5k的故障,对高阻和闪络故障不适用。
  • 接纳空间磁场传感器检测特征信号,无须登杆挂接传感器。
  • 发射机具有过流;ぁ⒐缺;すπ。
  • 发射机内置大容量锂离子电池组,携带利便。
  • 吸收机接纳全数字化高迅速度信号处置惩罚。
  • 具有波形纪录功效,判据简朴。

手艺指导

1、定位精度:空间磁场检测方法<20米

2、发射机手艺指标:

  • 输出频率: 20Hz
  • 电源:内置48V, 10Ah锂电池组;
  • 充电器:输入AC100-240V,50/60Hz; 输出54.6V/3A;
  • 体积: 450x 240x270mm
  • 重量: 12.5kg
  • 最大输出电压:不小于AC600V
  • 最大输出功率:不小于80W
  • 最大输出电流:不小于300mA

3、吸收机手艺指标:

  • 空间电流丈量规模: 0~300mA
  • 丈量精度: 10%
  • 显示方法: 800x480高亮彩色液晶,阳光下可视
  • 电源:内置锂离子电池组,标称电压3.7V, 6700mAh
  • 充电器:输入AC100-240V,50/60Hz; 输出5V/2A
  • 体积:226mmx120mmx55mm
  • 重量: 0.9kg

4、使用条件:温度-10°C至40°C,湿度5-90%RH,海拔<4500m.
